F43X手動扇形盲板閥

上海戎鈦閥門制造有限公司是【F43X手動扇形盲板閥】專業生產廠家。以質量求生存、以誠信求發展、擁有支集科研、設計、制造、銷售、服務于體的高素質員工隊伍，技術力量雄厚、生產工藝。精良的加工設備、完善的檢測設備、健全的質量保證體系，確保了產品質量的可靠性。

F43X手動扇形眼鏡閥，煤氣盲板閥產品概述：

又稱盲板閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒的切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

該系列扇形眼鏡閥與其他在管路中做切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點 .

產品特點及工作原理：

眼鏡閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。

公稱壓力MPa 0.25

密封試驗壓力MPa 0.275

強度試驗壓力MPa 0.40

適用溫度℃丁腈橡膠

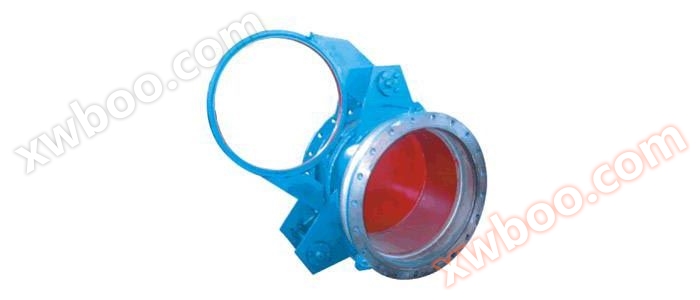

F43X手動扇形眼鏡閥產品外形圖：

F43X手動扇形眼鏡閥，煤氣盲板閥主要性能指標：

F43X手動扇形眼鏡閥，煤氣盲板閥主要外形連接尺寸：

手動扇形眼鏡閥操作方法及注意事項:
1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙(16mm左右)。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到密封的目的。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、左右閥體松開時，介質要外溢，為確保安全，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證安全的措施。

訂貨流程：
、訂貨時請注明:如1.產品名稱、2.公稱通徑、3.使用壓力、4.使用溫度、5.使用介質、6.閥體材質、7發貨地址。
二、若如由設計單位選定的型號，請按型號直接向我公司銷售部訂購。
三、如有特殊要求時請在訂購產品時來電說明。
四、以上如有不明或發傳真，發郵件咨詢。
五、公司本著切為客戶服務的宗旨，以可用性、可信性、可靠性，與各方用戶攜手共創輝煌。
